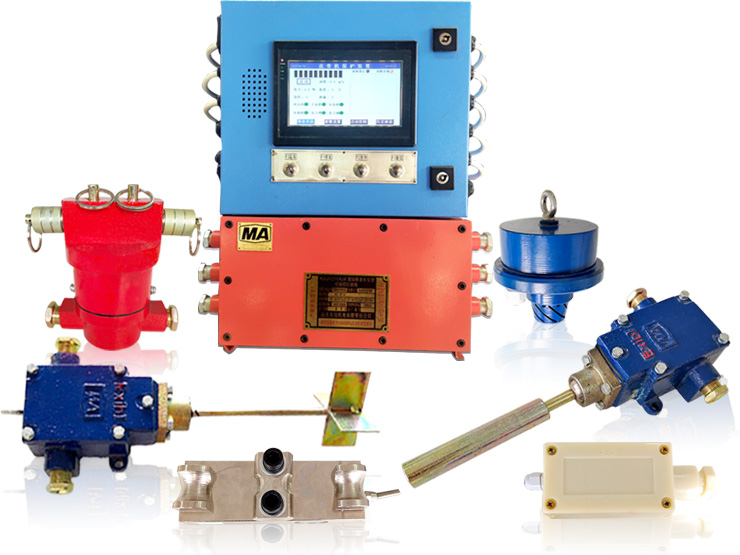

皮带输送机保护装置

皮带保护主机 急停开关 堆煤传感器 跑偏传感器

该主机是皮带机保护装置中最重要组件，通过它才能实现皮带机的各种保护功能，且具有语言报警功能。

与主机配套使用，实现皮带机紧急停车。拉动拉绳使开关摇臂转动且带动转轴转动，凸轮机构迫使两只微动开关同时动作，切断胶带输送机控制回路或发出故障停机信号。

GUJ30堆煤传感器与KHP-Z带式输送机保护装置主机配接用于煤矿有瓦斯、煤尘的环境。

安装在皮带两边的支架上，当皮带跑偏接触到跑偏触杆并推动触杆偏离正常位置30°±3°时，传感器的两接线端子接通。皮带复位后，跑偏触杆自动返回至15°±3°时，传感器的两接线端子应断开。

烟雾传感器 速度传感器 张力传感器 撕裂传感器

该产品主要用于煤矿井下胶带运输机做烟雾保护用，当胶带运输机在运行过程中出现烟雾时，烟雾传感器将此信号送给主机，经主机使胶带运输机中止运行并报警。

主要用于对煤矿井下上运或下运胶带运输机因皮带打滑（失速）或超速时，对皮带机进行监控和保护。

适用于煤矿井下有瓦斯、煤尘爆炸性气体环境中，与皮带机综合系统配合使用，用于测量煤矿井下皮带输送机胶带张紧力，防止皮带因张力下降引起打滑及张力过大引起皮带受拉变形等故障。

采用压敏式原理，当皮带纵向撕裂，有1200克物料漏在100Cm2面积上时，KHP159-Z带式输送机综合保护装置主机切断皮带机电源，实现撕带保护，防止事故扩大。
